Германий монокристаллический оптического качества (Ge)
Германий имеет наивысший коэффициент преломления из всех обычно используемых ИК – передающих материалов. Он очень популярен в оптических системах, работающих в диапазоне 3-5 мкм или 8-12 мкм.
Оптические характеристики Ge( Германий)
| Показатель преломления, n10.6 | 4.0034 |
| Показатель преломления, n8.0 - n12.5 | 0.0036 |
| Область прозрачности, мкм (толщина 10мм) | 1.8÷17 |

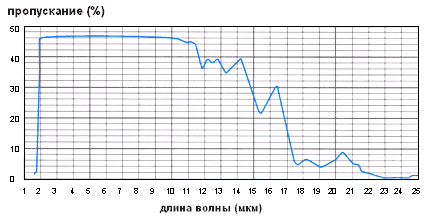

Спектр пропускания Ge( Германий )
Показатель преломления Ge( Германий )
| λ,мкм | n(λ) |
| 1.0 | |
| 2.0 | 4.1079 |
| 3.0 | 4.0446 |
| 4.0 | 4.0242 |
| 5.0 | 4.0153 |
| 6.0 | 4.0106 |
| 7.0 | 4.0076 |
| 8.0 | 4.0053 |
| 9.0 | 4.0047 |
| 10.0 | 4.0040 |
| 11.0 | 4.0031 |
| 12.0 | 4.0029 |
| 12.5 | 4.0024 |
| 15.0 | 4.0017 |
Теплофизические характеристики Ge(Германий)
| Температурный коэффициент линейного расширения К-1 при 200 К | 5,0•10-6 |
| Теплопроводность, Вт/(м • К) при 200 К | 96,8 |
| Удельная теплоемкость, Дж/(кг • К) | 322 |
| Температура плавления, оС | 937,4 |
Механические характеристики Ge(Германий)
| Плотность, при 25 оС, г/см3 | 5.323 |
| Твердость по Моосу | 6,3 |
| Микротвердость, Па | 900• 107 |
| Постоянные упругой податливости, Па-1 | S11 | 9.69•10-12 |
| S12 | -2.65•10-12 |
| S44 | 14.89•10-12 |
| Коэффициент поперечной деформации n | 0.273 |
| Модуль упругости Е, Па, в направлении | <100> | 10.32•1010 |
| <111> | 15.56•1010 |
| Модуль сдвига G, Па, в плоскости | (100) | 4.67•1010 |
| (111) | 6.72•1010 |
Химическая устойчивость Ge(Германий)
| Растворимость в воде г/100см3 | не растворяется |
| в кислотах | растворяется в смеси соляной и азотной кислот, перекиси водорода |
| в органических растворителях | не растворяется |
Спецификация:
| Кристаллографическая ориентация | [111],[100] |
| Тип проводимости | N |
| Удельное сопротивление, Ом*см | 5-40 |
| Легирующая примесь | Sb |
| Максимальный диаметр, мм | 280 |
| Коэффициент поглощения при 25 оС, на λ=10,6 мкм, см-1 | 0,03 мах |
| Неоднородность показателя преломления при диаметре 250мм на λ=10,6 мкм | 5•10-5 |
| Способ получения | Метод Чохральского |
